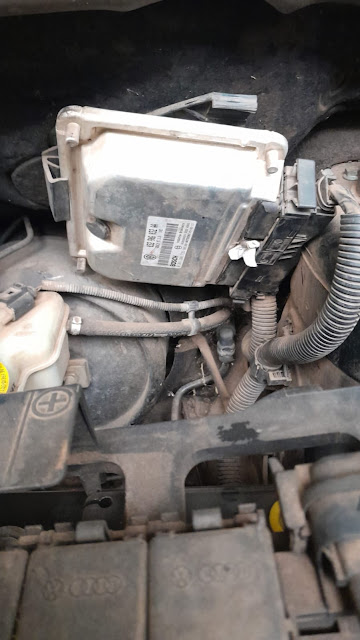

IMPORTANTE:  este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes. Download do Manual de Instalação Dúvida entre em contato com o suporte técnico no WhatsApp  (54) 99119-7467 Localização do Módulo de Injeção Etiqueta do Módulo de Injeção Conector Grande Conector Pequeno Diagrama dos Conectores Conector Grande Pino 28 - Negativo (faz um jumper com o fio Preto do WZ Control) Conector Grande Pino 27 - Pós-Chave (faz um jumper com o fio Amarelo do WZ Control) Conector Grande Pino 38 - Embreagem (faz um jumper com o fio Marrom do WZ Control) Conector Grande Pino 23 - Freio (faz um jumper com o fio Roxo do WZ Control) Conector Grande Pino 33 - Sinal 1 do Acelerad...

IMPORTANTE:  este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes. Download do Manual de Instalação Dúvida entre em contato com o suporte técnico no WhatsApp  (54) 99119-7467 Localização do Módulo de Injeção atrás do porta-luvas Conector Pequeno Conector Grande Diagrama dos Conectores Conector Pequeno Pino 114 - Negativo (faz um jumper com o fio Preto do Piloto Automático) Conector Pequeno Pino 119 - Pós-Chave (faz um jumper com o fio Amarelo do Piloto Automático) Conector Pequeno Pino 83 - Sinal 1 do Acelerador - INTERROMPER Lado do Pedal emenda com o fio Branco do Piloto Automático Lado da Injeção emenda com o fio Cinza do Piloto Automático Conector Peque...

IMPORTANTE:  este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes. Download do Manual de Instalação Dúvida entre em contato com o suporte técnico no WhatsApp  (54) 99119-7467 Etiqueta do módulo de injeção - Sistema IAW 7GF Módulo de Injeção Diagrama dos Conectores Conector A Conector B Conector A Pino 17 - Pós-Chave (faz um jumper com o fio Amarelo do Piloto Automático) Conector A Pino 09 - Embreagem (faz um jumper com o fio Marrom do Piloto Automático) Conector A Pino 44 - Freio (faz um jumper com o fio Roxo do Piloto Automático) Conector A Pino 58 - Sinal 1 do Acelerador - INTERROMPER Lado do Pedal emenda com o fio Branco do Piloto Automático Lado da Inje...

IMPORTANTE:  este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes. Download do Manual de Instalação Dúvida entre em contato com o suporte técnico no WhatsApp  (54) 99119-7467 Conector B é identificado através do sentido do chicote para a parte interna do veículo. Conector *B* Pino *49* - Negativo (faz um jumper com o fio *Preto* do WZ Control) Conector *B* Pino *56* - Pós-Chave (faz um jumper com o fio *Amarelo* do WZ Control) Conector *B* Pino *23* - Sinal 1 do Acelerador - INTERROMPER Lado do *Pedal* emenda com o fio *Branco* do WZ Control Lado da *Injeção* emenda com o fio *Cinza* do WZ Control Conector *B* Pino *24* - Sinal 2 do Acelerador - INTERROMPER...

IMPORTANTE:  este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes. Download do Manual de Instalação Dúvida entre em contato com o suporte técnico no WhatsApp  (54) 99119-7467 Etiqueta módulo de injeção Conectores módulo de injeção Módulo de injeção Numeração de referência dos conectores Preparação do chicote a ser utilizado Conector Interno Pino 54 - Negativo (faz um jumper com o fio Preto do Piloto Automático) Conector Interno Pino 55 - Pós-Chave (faz um jumper com o fio Amarelo do Piloto Automático) Conector Interno Pino 35 - Freio (faz um jumper com o fio Roxo do Piloto Automático) Conector Interno Pino 32 - Sinal 1 do Acelerador - INTERROMPER Lado do Pe...
