Instalação Limitador de Velocidade Ford Ka 1.5/3 cil. 2019

IMPORTANTE: este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes.

Download do Manual de Instalação

Dúvida entre em contato com o suporte técnico no WhatsApp (54) 99119-7467

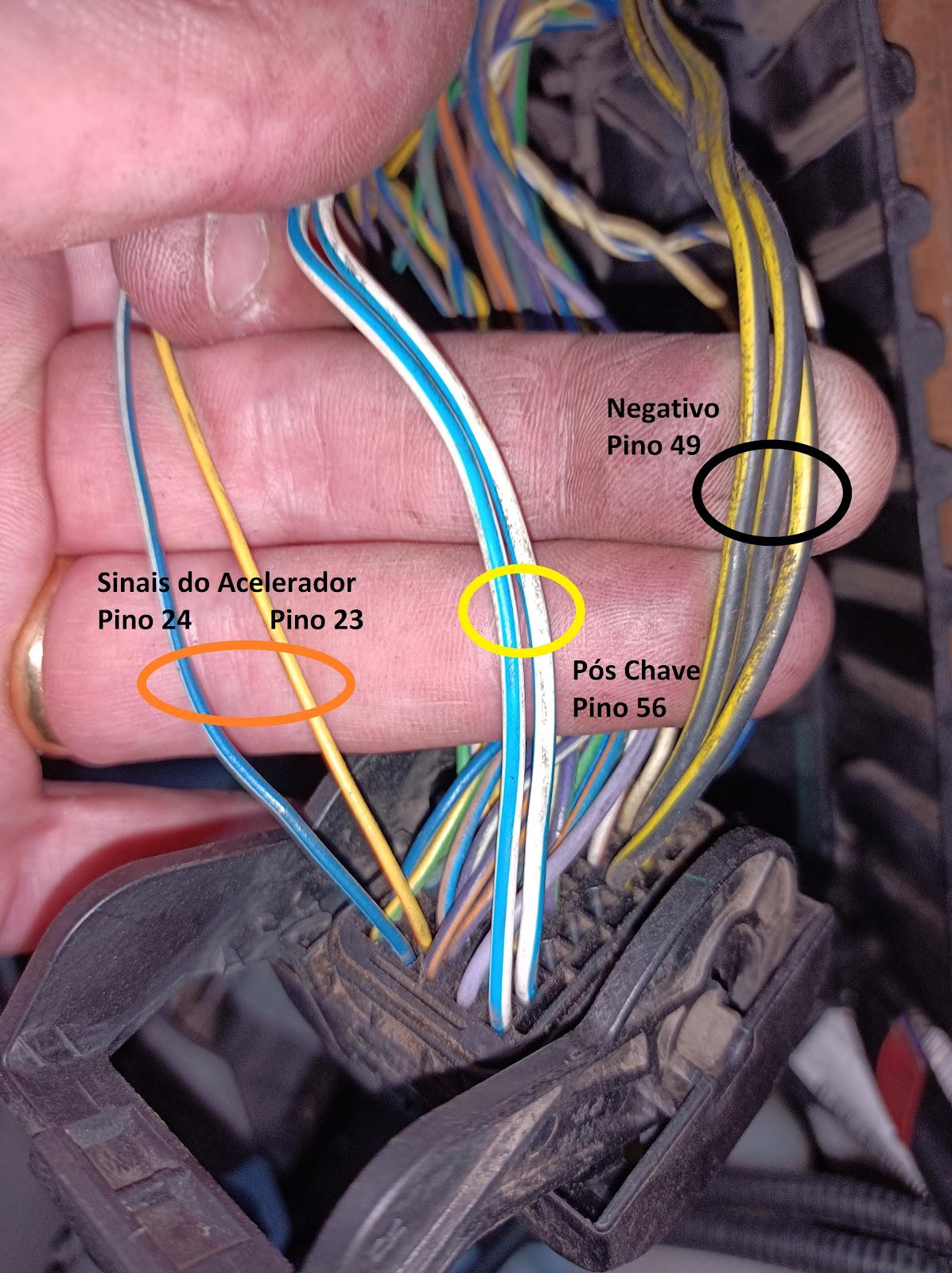

Conector B é identificado através do sentido do chicote para a parte interna do veículo.

Conector *B* Pino *49* - Negativo (faz um jumper com o fio *Preto* do WZ Control)

Conector *B* Pino *56* - Pós-Chave (faz um jumper com o fio *Amarelo* do WZ Control)

Conector *B* Pino *23* - Sinal 1 do Acelerador - INTERROMPER

Lado do *Pedal* emenda com o fio *Branco* do WZ Control

Lado da *Injeção* emenda com o fio *Cinza* do WZ Control

Conector *B* Pino *24* - Sinal 2 do Acelerador - INTERROMPER

Lado do *Pedal* emenda com o fio *Vermelho* do WZ Control

Lado da *Injeção* emenda com o fio *Laranja* do WZ Control

Conector do ABS fio conforme indicação na foto a seguir

Conector do ABS Fio *Branco/Laranja* - Sinal do ABS - INTERROMPER

Lado do *Sensor da Roda* emenda com o fio *Azul* do WZ Control

Lado da *Módulo do ABS* emenda com o fio *Verde* do WZ Control
