Instalação Piloto Automático Volkswagen Up 1.0 I-Motion 2016

IMPORTANTE: este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes.

Download do Manual de Instalação

Dúvida entre em contato com o suporte técnico no WhatsApp (54) 99119-7467



Etiqueta módulo de injeção


Conectores módulo de injeção


Módulo de injeção

Numeração de referência dos conectores

Preparação do chicote a ser utilizado


Conector Interno Pino 54 - Negativo (faz um jumper com o fio Preto do Piloto Automático)


Conector Interno Pino 55 - Pós-Chave (faz um jumper com o fio Amarelo do Piloto Automático)

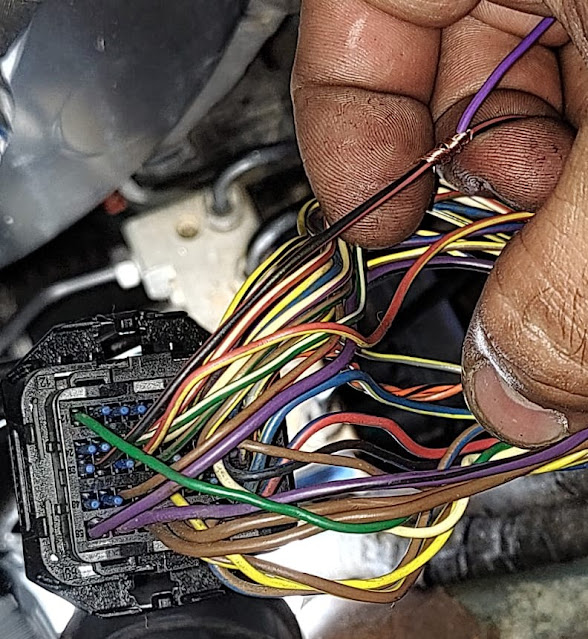

Conector Interno Pino 35 - Freio (faz um jumper com o fio Roxo do Piloto Automático)


Conector Interno Pino 32 - Sinal 1 do Acelerador - INTERROMPER
Lado do Pedal emenda com o fio Branco do Piloto Automático
Lado da Injeção emenda com o fio Cinza do Piloto Automático


Conector Interno Pino 46 - Sinal 2 do Acelerador - INTERROMPER
Lado do Pedal emenda com o fio Vermelho do Piloto Automático
Lado da Injeção emenda com o fio Laranja do Piloto Automático


Localização do módulo do ABS

Conector ABS Fio Marrom indicado na foto - Sinal do ABS - INTERROMPER
Lado do Sensor da Roda emenda com o fio Verde do WZ Control
Lado da Módulo do ABS emenda com o fio Azul do WZ Control


Teste sinal do acelerador fio Branco


Teste sinal do acelerador fio Vermelho
