Instalação Piloto Automático Mitsubishi L200 Triton 3.2 2012

IMPORTANTE: este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes.

Download do Manual de Instalação

Dúvida entre em contato com o suporte técnico no WhatsApp (54) 99119-7467

Localização do Módulo de Injeção atrás do porta-luvas


Conector Pequeno

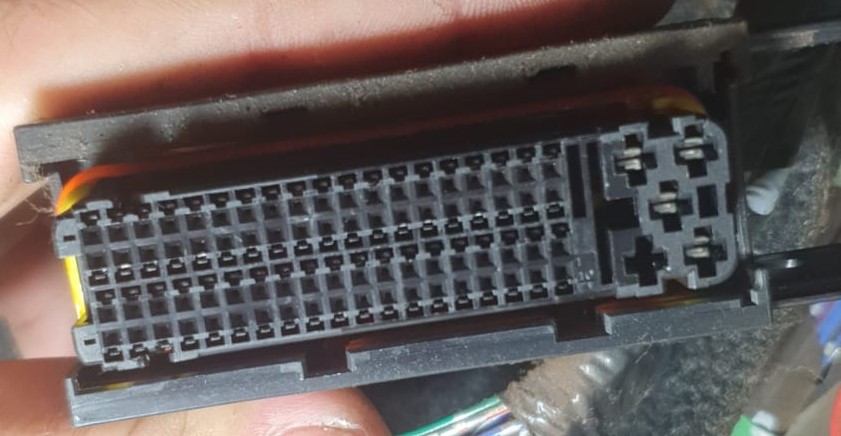

Conector Grande

Diagrama dos Conectores

Conector Pequeno Pino 114 - Negativo (faz um jumper com o fio Preto do Piloto Automático)
Conector Pequeno Pino 119 - Pós-Chave (faz um jumper com o fio Amarelo do Piloto Automático)



Conector Pequeno Pino 83 - Sinal 1 do Acelerador - INTERROMPER
Lado do Pedal emenda com o fio Branco do Piloto Automático
Lado da Injeção emenda com o fio Cinza do Piloto Automático

Conector Pequeno Pino 91 - Sinal 2 do Acelerador - INTERROMPER
Lado do Pedal emenda com o fio Vermelho do Piloto Automático
Lado da Injeção emenda com o fio Laranja do Piloto Automático


Chicote da soleira da porta do motorista Fio Azul com listra Laranja 0V pedal solto e 12V pedal pressionado - Freio (faz um jumper com o fio Roxo do WZ Control)

Teste dos sinais do acelerador
