Instalação Piloto Automático Volkwagen Fox 1.6 2005

IMPORTANTE: este material é apenas uma referencia e não deve ser utilizado única e exclusivamente para se basear na instalação. Veículos de mesmo ano e modelo podem sofrer alterações em seus esquemas elétricos. Não recomendamos que a instalação seja feita sem o acompanhamento do suporte técnico WZ Control. Uma instalação mal sucedida, pode acarretar riscos para o veículo e seus ocupantes.

Download do Manual de Instalação

Dúvida entre em contato com o suporte técnico no WhatsApp (54) 99119-7467
Localização do Módulo de Injeção
Etiqueta do Módulo de Injeção

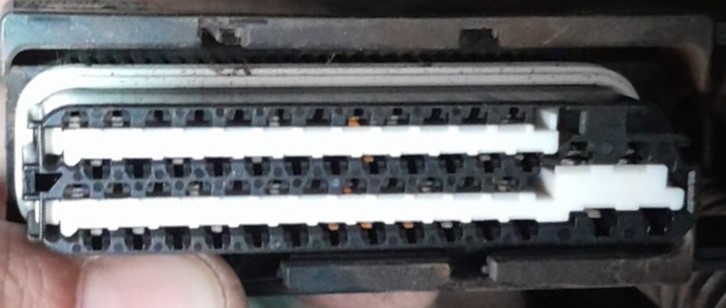

Conector Grande

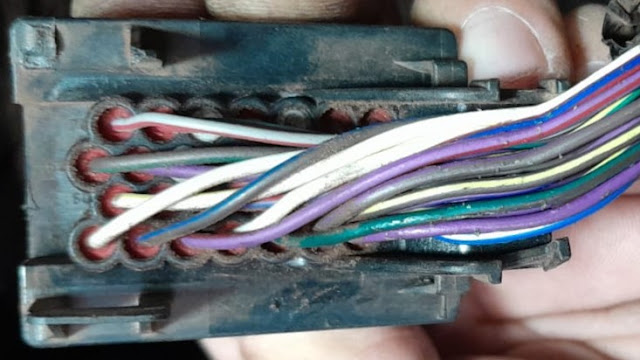

Conector Pequeno

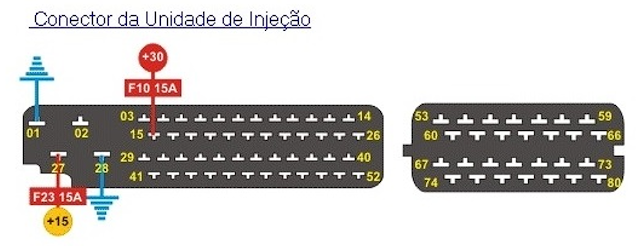

Diagrama dos Conectores
Conector Grande Pino 28 - Negativo (faz um jumper com o fio Preto do WZ Control)

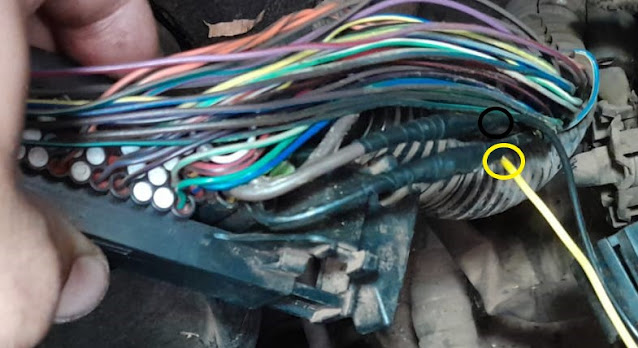

Conector Grande Pino 27 - Pós-Chave (faz um jumper com o fio Amarelo do WZ Control)

Conector Grande Pino 38 - Embreagem (faz um jumper com o fio Marrom do WZ Control)
Conector Grande Pino 23 - Freio (faz um jumper com o fio Roxo do WZ Control)

Conector Grande Pino 33 - Sinal 1 do Acelerador - INTERROMPER
Lado do Pedal emenda com o fio Branco do WZ Control
Lado da Injeção emenda com o fio Cinza do WZ Control

Conector Grande Pino 45 - Sinal 2 do Acelerador - INTERROMPER
Lado do Pedal emenda com o fio Vermelho do WZ Control
Lado da Injeção emenda com o fio Laranja do WZ Control


Conector Pequeno Pino 53 - RPM (faz um jumper com o fio Azul do WZ Control)

Teste dos sinais do acelerador
